Cum încarc Hyundai Kona de la soare?

Introducere

Fără să știu că Csaba va accepta invitația de a povesti comunității noastre despre realizările sale deosebite în domeniul încărcării automobilelor electrice și a instalării unui sistem fotovoltaic, scriam într-un articol publicat mai devreme:

In mod organic, numeroși proprietari de automobile electrice se gândesc la încărcarea de la soare. Cele două aspecte, deplasarea electrică și producția de curent cu panouri fotovoltaice, instalații hidro sau eoliene, fac parte din aceeași abordare ecologistă a unor probleme ce ne înconjoară. In funcție de instalație și experiența proprie, rezultatele obținute sunt spectaculoase și în timp vor amortiza investiția mare inițială.

Inmatriculările de vehicule electrice noi au generat o capacitate de stocare a energiei de 9 GWh

Nu este pentru prima oară când abordăm subiectul încărcării de la soare, seria de articole fiind inaugurată de Marian Nica și instalația sa de la Balș. A fost continuată de Claudiu Suma, după ce a realizat împreună cu fiul cel mare, Felix, un sistem fotovoltaic la Timișoara. Imaginile transmise de Marius Boicu cu al său Kia Niro și panorurile de la Bucuresti, vin să sublinieze pasiunea electromobiliștilor pentru surse de energie regenerabilă.

Așa cum scrie Claudiu, daca sunteți interesați de subiect este bine să consultați și articolul lui Marius Șerban de la Cluj, sau sa discutați cu specialiștii din asociația pentru electromobilitate AERO despre realitățile din teren, pe lângă literatura de specialitate.

Am formulat pentru Csaba câteva întrebări, din punctul de vedere al nespecialistului, proprietar al unui automobil electric, care ar dori să urmeze exemplele celor mai pricepuți sau îndrăzneți și să încarc pe TM 3 de la soare.

Când și de ce ai decis să încarci de la soare?

Să o luăm, în ordine cronologică. 😊

Totul a început în februarie 2019, cu înscrierea la un instalator autorizat pentru programul Casa Verde Fotovoltaice.

Am observat, că plătesc facturi tot mai mari, la energie electrică (boiler ACM + aer condiționat) și încălzirea pe peleți este destul de costisitoare (gaz, nu există în zonă). Daca încălzesc cu peleți, doar timp de o lună (cum a fost și anul acesta) și în rest cu aer condiționat, pot economisi foarte mult pe sezon (40%).

Imi era deja clar, că soluția pentru mine este să trec la panouri fotovoltaice + mașină electrică și pe viitor autoconsum cât mai mare. Ideea este, să injectăm în rețea cât mai puțin posibil. Pentru doar 19bani/kWh injectat în rețea, nu se merită să investești în sistem PV. Peste câțiva ani, sper să mai pot adăuga și un acumulator (LFP) pentru stocare, când prețurile mai coboară un pic.

In 2020, după ce am analizat (citit pe forumuri/youtube) piața mașinilor electrice, am ales un Hyundai Kona Highway 64 kWh cu 27.000 EUR. Cred că este un best buy și în ziua de azi. Autonomie mare (500km vara, 400km iarna): Drumul Oradea – Timișoara/Cluj, îl parcurg doar cu o singură încărcare acasă (iarna/vara).

După care, am studiat și piața stațiilor de încărcare pe AC (EVSE), pentru acasă. Am găsit două modele interesante, care au și funcția de “Divert”, adică măsoară surplusul de energie ce ar urma să fie injectat în rețea și o “redirecționează” către mașină (“modifică curentul” de încărcare dinamic, între 6-32A).

  1. Zappi – https://myenergi.com/product/zappi/
  2. OpenEvse cu WiFi https://shop.openenergymonitor.com/openevse-wifi-emoncms-ev-charging-station-diy-kit/

+ EmonPi – monitorizează producția și consumul și comunică cu OpenEvse prin WiFi – https://shop.openenergymonitor.com/emonpi-energy-monitor-solar-pv-bundle/

 + cablu Type2 – 32A de 6.5m, comandat de la Ev-Mag.

Mai sunt si altele, dar la prețuri destul de mari.

Am ales soluția OpenEvse cu EmonPi, pentru că este OpenSource, Kit DIY și are cel mai bun preț.

Stânga: OpenEVSE (poza, fără cablu Type2) + descărcător supratensiune Clasa3. Dreapta: EmonPi (montat în tablou distribuție)

Stațiile gratuite, fondurile, încet-încet vor dispărea, curentul se va scumpi, iar dacă stai la casă, cred că acum este momentul pentru a începe sa investești în “viitor”.

Se justifică economic investiția, sau este doar pasiune pentru o lume mai bună și mai curată?

Dacă prinzi programul Casa Verde și poți aștepta muuuult (nu m-am gândit, că va dura peste doi ani, până am sistemul instalat) + Rabla EV, nu are rost să mai stai pe gânduri.

Se merită și fără programul Casa Verde, doar trebuie să te gândești la o amortizare de 8-10ani pentru instalația fotovoltaică.

Panourile sunt garantate, că puterea lor inițială, nu scade sub 80% în 25 de ani. Practic, panourile vechi, cu o tehnologie învechită, au confirmat deja, că acest procent rămâne de fapt între 85-90%.

Invertorul are o garanție de 10 ani, dar putem estima o durată de viață (îmbătrânirea componentelor) ~15 ani. (preț 5.000 RON).

Investiția proprie, pentru sistem PV, aprox. 7.500 RON, prin programul AFM rezultă amortizare în 2-3 ani.

+ boiler ACM cu pompă de caldură = 6.700 RON => amortizare 4-5 ani

Ce sistem ai ales? Panouri, invertor, etc?

Instalatorul a făcut mai multe pachete cu Panouri + Invertor, la diferite puteri și prețuri.

Până acum, am folosit energie electrică de la rețea, aproape 6.000-7.000 kWh/an. Astfel, am ales un sistem PV de 6.27 kWp, cu invertor monofazat hibrid de 5 kW.

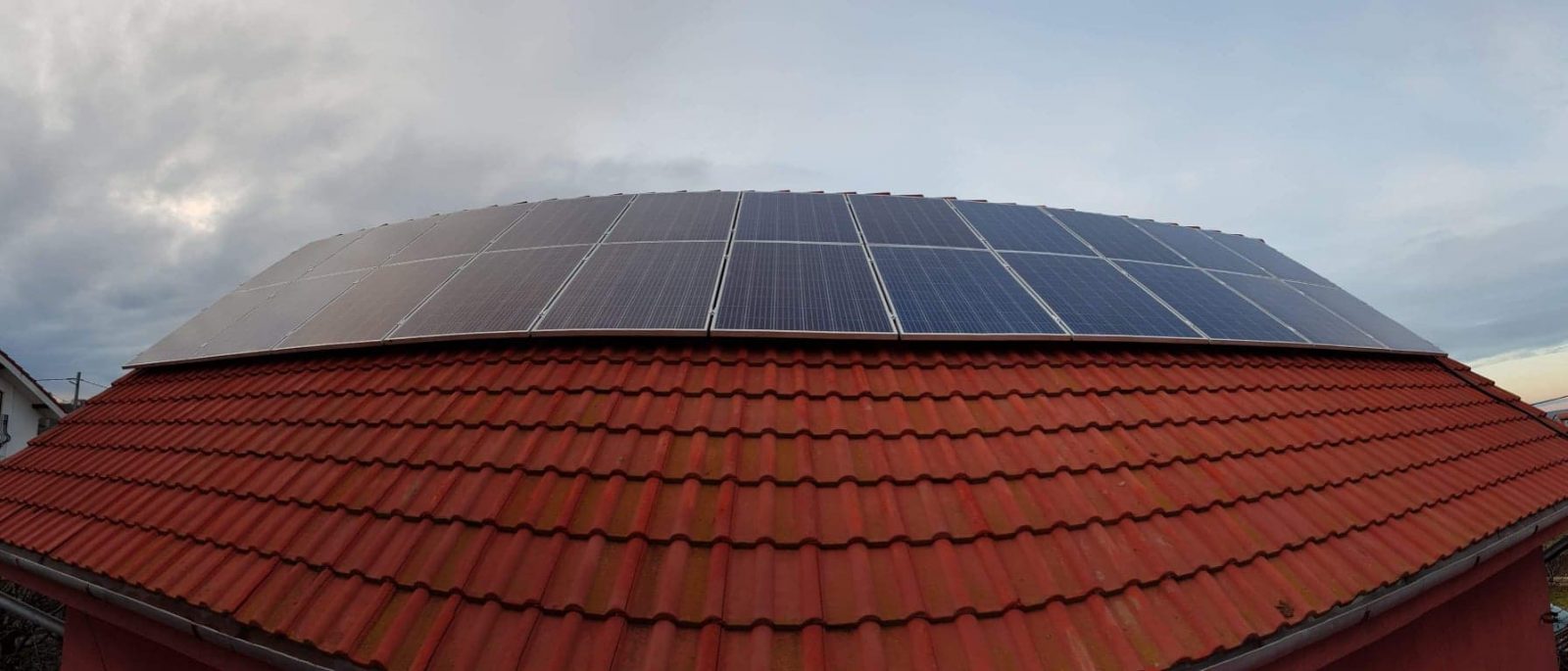

  1. Panouri: policristaline Amerisolar 285W x 22buc. = 6.27 kWp (aici era mai bine Canadian Solar sau Trina)

Am ales această variantă de panouri, din cauza diferenței mare de preț, în oferta instalatorului,  între policristaline vs. monocristaline și diferența mică de “producție” între cele două tehnologii. (vezi poza de mai jos)

Sursa:  www.victronenergy.com

Am simulat producția de energie electrică /lună /an pentru locația mea, folosind aceasta aplicație web. (ar trebui să am ~6500 kWh/an)

https://re.jrc.ec.europa.eu/pvg_tools/en/tools.html

O mica comparatie:

O zi cu soare                                                             O zi ploioasă

+ încărcare Kona (5.2 kWh)

2. Invertor hibrid, de 5kW: Huawei SUN2000-5KTL-L1 cu posibilitate de conectare acumulator pentru stocare, pe viitor.

3. Boiler ACM: am trecut de la boiler de 80l, cu rezistență de 1700W, la boiler de 260l, cu pompă de căldură și rezistență de 1500W, model Aquathermica 260S de la Tesy, cu funcție PV Switch (un contact ON/OFF, setează temperatura la 65°C), comandat prin Arduino/Blynk/ESP8266.

Ideea este să am o rezervă mare de apă caldă în rezervor, care ajunge până ziua următoare.

Consumul mediu de energie electrică, cu pompă de căldură (COP 3.24) este 1/3, adică doar ~450-500W, față de 1500 – 1700W, la un boiler obișnuit.

Ai contractat instalarea sau ai făcut totul singur?

Pentru sistemul PV, prin programul AFM, ești obligat să faci contract și să instalezi, cu un instalator autorizat ANRE.

Stația de încărcare OpenEVSE și echipamentul de monitorizare consum EmonPi, le-am instalat singur.

Ce ar trebui să știe cei deciși să iți urmeze exemplul?

  • faceți un calcul, câți kWh consumați pe an (pe viitor?)
  • câți km circulați cu mașina, drumuri scurte sau lungi (ajunge să încarci lent? sau ai nevoie de “rapid”?)
  • faceți o simulare pentru sistemul PV (linkul mai sus)
  • caută un instalator de încredere, autorizat ANRE, întreabă de costuri, cu și fără fonduri de la AFM
  • gândește-te pe termen lung

Ce probleme ai întâmpinat pe parcursul proiectului?

  • PV/AFM: Documente expirate de mai multe ori, 3-4 plimbări și taxe pentru același document
  • PV/AFM: poate trebuie să dai avans la instalator (bani blocați)
  • PV/AFM: 2 ani pierduți (în cazul meu)
  • Să devii Prosumator, necesită ceva timp, răbdare și birocrație
  • Verificați priza de pământ, trebuie să fie sub 4 ohm.
  • Dacă stai aproape de o stație de transformare de JT, s-ar putea să ai probleme cu tensiunea electrică din rețea, care dacă atinge ~253V, când injectez în rețea, invertorul se va opri temporar (apar forme W pe grafic, cu valori minime de 0W). In acest caz, singura soluție, este să contactezi distribuitorul.
  • EmonPi: echipamentul de monitorizare, după ce a mers 3 luni, fără probleme, în ziua în care Electrica a schimbat contorul (dublu sens), în momentul opririi și repornirii alimentarii, SD cardul din Raspberry Pi, a pierdut ceva fișiere și trimitea niște erori, în webapp.

Cum le-ai rezolvat?

  • PV/AFM: Răbdare……, răbdare….etc. 🙂
  • Refăcut, priza de pământ
  • EmonPi: ca norocul, am creat backup (.img) la SD cardul original, după ce a fost setat și am înlocuit rapid (10 minute) cu un Sandisk High Endurance de 32GB.

Mașină electrică, bifat. Panouri solare, bifat. Care este următorul pas spre independența energetică și limitarea amprentei de carbon?

Stocarea energiei electrice în acumulatori (LFP)

Mulțumim Csaba pentru informațiile amănunțite furnizate și suntem siguri că ne vom întâlni din nou cu alte realizări îndrăznețe în domeniul electromobilitații.

Suntem interesați să aflăm și alte experiențe, soluții de alimentare a automobilelor electrice cu energie regenerabilă. Scrieți-ne pe adresa [email protected], la rubrica de comentarii, pe facebook sau Forum. Mulțumim pentru colaborare!
